آموزش ساخت پاوربانک حرفه‌ای با باتری ۱۸۶۵۰قدم به قدم
مقدمه
پاوربانک‌ها از پرکاربردترین گجت‌های امروزی هستن؛ اما همیشه هم قیمت مناسب یا کیفیت بالا ندارن. از طرف دیگه، باتری‌های 18650 که در لپ‌تاپ‌های قدیمی یا دستگاه‌های صنعتی استفاده می‌شن، قابل بازیابی هستن و می‌تونیم باهاشون پاوربانک بسازیم.
در این مقاله، آموزش کامل و کاربردی ساخت یک پاوربانک قابل شارژ با باتری ۱۸۶۵۰ رو بررسی می‌کنیم؛ مرحله‌به‌مرحله، با وسایل لازم، نکات ایمنی و حتی پیشنهادهای طراحی پیشرفته.
چرا از باتری ۱۸۶۵۰ استفاده کنیم؟
باتری‌های لیتیومی 18650 به دلیل مزایایی مثل:
✅ ظرفیت بالا (1500 تا 3500 میلی‌آمپر ساعت)
✅ امکان شارژ مجدد
✅ قابلیت اتصال سری یا موازی
✅ قیمت ارزان و دسترسی آسان
انتخاب مناسبی برای ساخت پاوربانک دستی هستند.
وسایل لازم برای ساخت پاوربانک
لیست کامل قطعات و ابزار مورد نیاز:
| قطعه/ابزار | توضیحات |
|---|---|
| باتری لیتیوم 18650 | ۲ تا ۴ عدد توصیه می‌شود |
| برد ماژول پاوربانک (TP4056 + boost converter) | برد شارژ و ولتاژ خروجی |
| جعبه پاوربانک یا باکس باتری | برای محافظت ظاهری |
| سیم بردی یا سیم افشان نازک | برای اتصال قطعات |
| هویه و قلع | لحیم‌کاری دقیق |
| چسب حرارتی (در صورت نیاز) | برای فیکس کردن قطعات |
| مولتی‌متر | تست ولتاژ، اتصال و قطعات |
| کابل USB | برای خروجی برق |

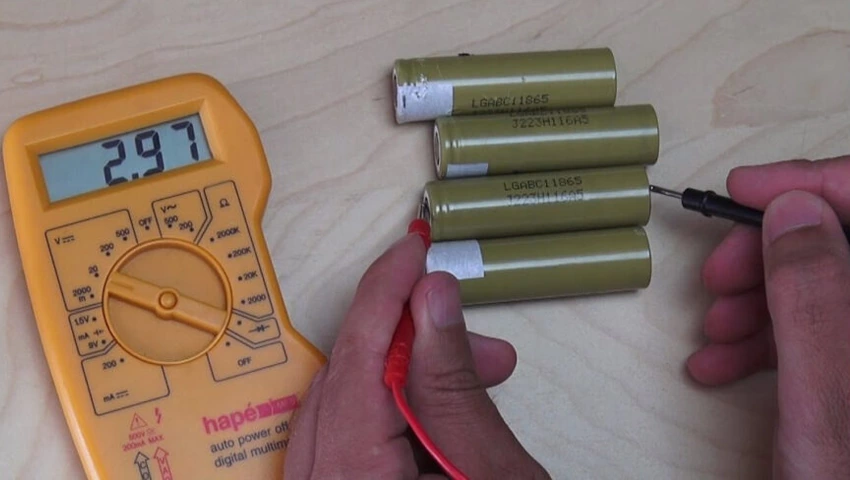

مرحله ۱: تست باتری‌ها
قبل از هرچیز، باتری‌ها رو با مولتی‌متر تست کن:
✅ باتری‌های سالم باید بین ۳.۵ تا ۴.۲ ولت ولتاژ داشته باشن.
❌ باتری زیر ۳ ولت ممکنه خراب یا خطرناک باشه.
مرحله ۲: سری یا موازی؟
برای ساخت پاوربانک، بهتره باتری‌ها رو به‌صورت موازی وصل کنیم:
-
ولتاژ خروجی ثابت: ۳.۷ ولت
-
ظرفیت بالا می‌ره (مثلاً ۳ باتری ۲۶۰۰ میلی‌آمپر = ۷۸۰۰ میلی‌آمپر ساعت)
اگر باتری‌ها ظرفیت متفاوتی دارن، بهتره از BMS (برد مدیریت باتری) استفاده شه.
مرحله ۳: اتصال به برد شارژ
برد TP4056 و برد Boost Converter (5V) دو قطعه مهم هستن:
-
برد TP4056 وظیفه شارژ کردن باتری با پورت Micro USB یا Type-C رو داره.
-
برد Boost Converter ولتاژ ۳.۷ ولت باتری رو به ۵ ولت خروجی برای USB تبدیل می‌کنه.

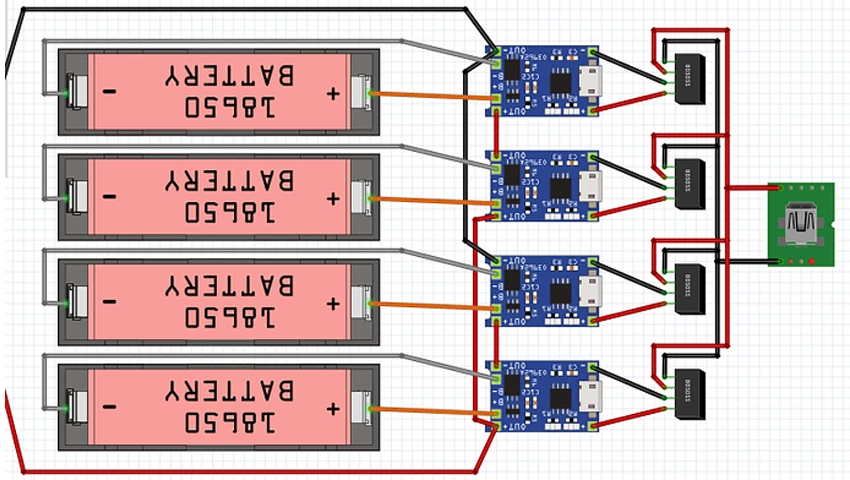

اتصال‌ها:
باتری (پایه + و -) → به TP4056 IN+ / IN- → به Boost Converter → خروجی USB

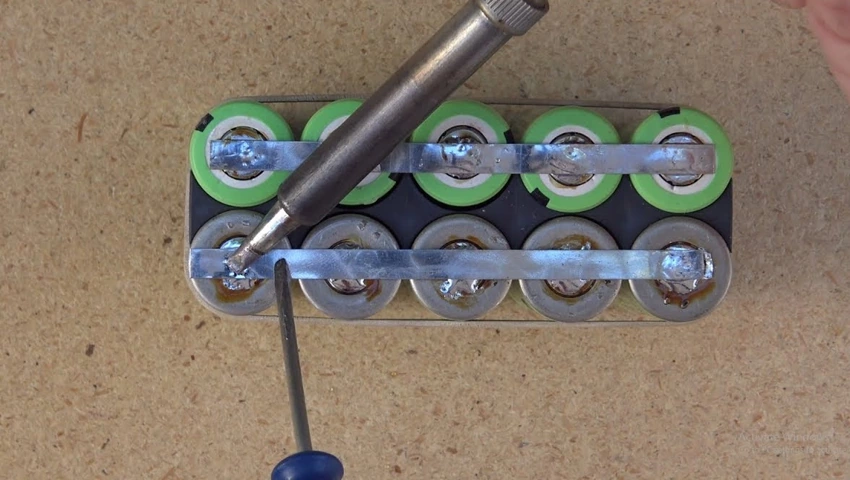

مرحله ۴: لحیم‌کاری
با دقت لحیم‌کاری کن:
✅ سیم ضخیم‌تر برای جریان بهتر
✅ پوشاندن اتصالات با تیوب حرارتی یا چسب برای ایمنی
✅ بررسی اتصال معکوس یا اتصال کوتاه با مولتی‌متر

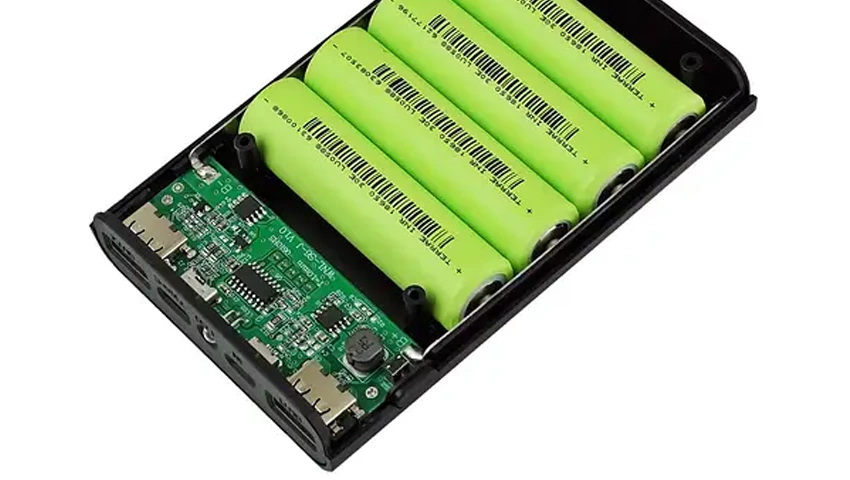

مرحله ۵: قرار دادن داخل جعبه
بعد از اطمینان از اتصال‌ها:
-
باتری‌ها و بردها رو داخل باکس قرار بده
-
مطمئن شو گرما در داخل باکس حبس نمی‌شه
-
در صورت نیاز، فن یا تهویه سبک اضافه کن

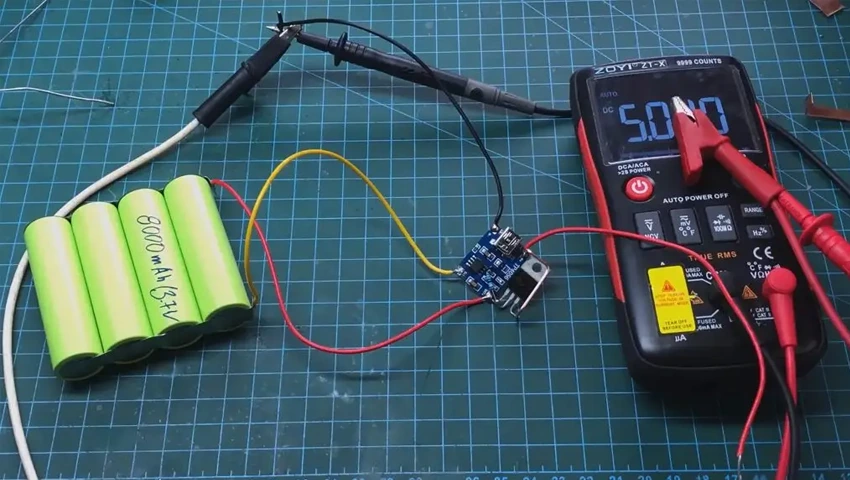

مرحله ۶: تست خروجی و شارژ
حالا زمان تست پاوربانکه:
-
گوشی یا گجت رو به USB وصل کن
-
جریان خروجی باید حدود ۱ آمپر باشه (بسته به نوع برد)
-
با مولتی‌متر ولتاژ خروجی ۵ ولت بررسی بشه
-
زمان شارژ کامل رو اندازه بگیر
نکات مهم ایمنی
باتری لیتیوم خطرناک است. حتما:
-
از باتری سالم استفاده کن
-
اتصال کوتاه یا معکوس نداشته باش
-
روی باتری فشار وارد نکن
-
در صورت داغ شدن زیاد، پروژه رو قطع کن
-
هنگام شارژ، پاوربانک رو بدون نظارت نگذار
ارتقاء و ویژگی‌های پیشرفته
اگر بخوای پاوربانک رو حرفه‌ای‌تر بسازی:

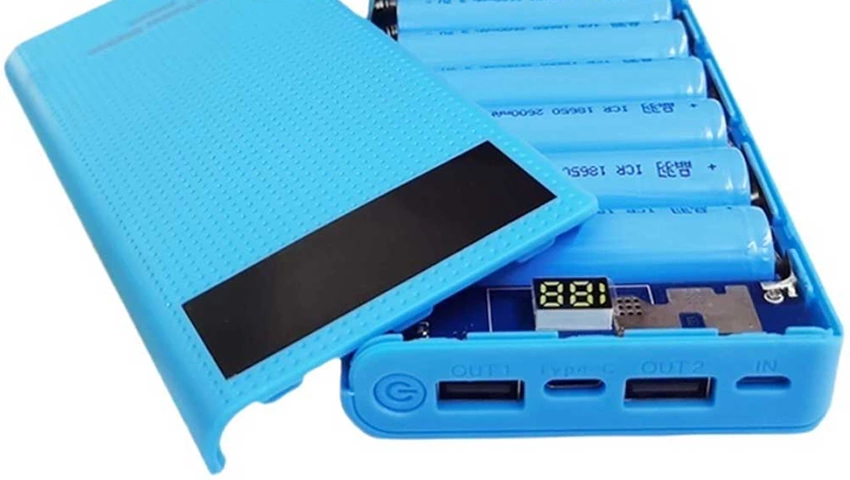

✅ نمایشگر ظرفیت (LCD یا LED درصد شارژ)
✅ دو خروجی USB
✅ ورودی Type-C سریع
✅ قاب شفاف برای زیبایی
✅ سنسور دما برای خاموشی خودکار
آیا این پروژه اقتصادی است؟
بله! اگر باتری‌های دست‌دوم و سالم داشته باشی، این پروژه:
✅ از پاوربانک بازار بسیار ارزان‌تر درمیاد
✅ می‌تونی شخصی‌سازی کامل انجام بدی
✅ ظرفیت بالاتری داشته باشی
✅ تجربه یادگیری و کار عملی هم می‌گیری!
ویدیو و منابع بیشتر (پیشنهاد)
-
سایت‌هایی مثل Instructables، AllAboutCircuits، ElectroBOOM
جمع‌بندی
ساخت پاوربانک با باتری ۱۸۶۵۰ یک پروژه بسیار کاربردی، ساده و لذت‌بخش برای علاقه‌مندان به الکترونیک است. این پروژه به شما امکان می‌دهد با هزینه‌ای کم، پاوربانکی با ظرفیت بالا، قابلیت تعمیر و شخصی‌سازی کامل بسازید.
مهم‌تر از همه، تجربه عملی و درک بهتر از نحوه کار سیستم‌های ذخیره انرژی به دست می‌آورید – چیزی که برای هر مهندس برق یا دانش‌آموز علاقه‌مند ضروریه.
